ZA

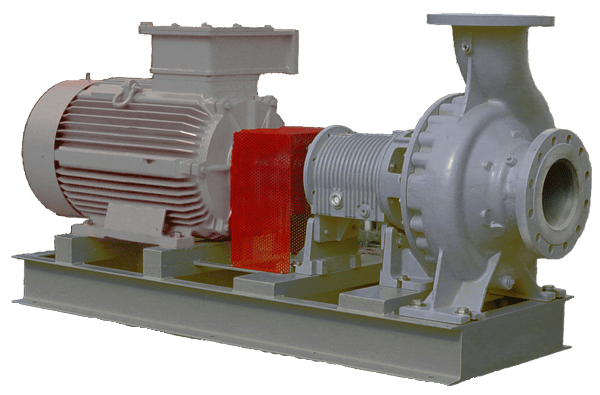

Petrolkémiai technológiai szivattyú

ZA

Jellemzők:

A ZA típusú szivattyúkat úgy tervezték, hogy megfeleljenek az API610 és a VDMA24297 szabványok követelményeinek. (Könnyű és közepesen nehéz üzemi körülmények). Egyfokozatú, vízszintes elrendezésű, radiálisan osztott házú szivattyúk, ideálisan alkalmazhatók tiszta és közömbös (semleges), szilárdszemcséket tartalmazó, valamint korrozív folyadékok szállítására. A folyadékok hőmérséklete alacsonytól a magas hőmérsékletig terjedhet. A járókerék előtti és mögötti tér hidraulikus kiegyensúlyozásáról a résgyűrűkön kívül plusz kiegyenlítő furatok gondoskodnak. A tömszelenceház tartalmazza a tengelytömítést, mely lehet zsinóros és csúszógyűrűs. A tömszecelenceház lehet fűthető és hűthető. A szívóoldali és a nyomóoldali karimák azonos nyomásfokozatúak. A szivattyúk forgásiránya a motor felől nézve az óramutató járásával megegyező.

Alkalmazás, felhasználás:
  • Olajfinomítók, petrolkémiai és egyéb szénhidrogénipari technológiák
  • Vegyipar, papíripar, cukoripar és egyéb általános technológiák
  • Vízművek és tengervíz sótalanító üzemek
  • Fűtőművek, légkondicionáló rendszerek
  • Környezetvédelmi beruházások
  • Hajózás, tengeripar
Szállítható közegek:
  • sokféle szerves és szervetlen sav, különböző töménységben és hőmérsékleten, beleértve a kénsavat, a salétromsavat, sósavat, foszforsavat, stb.
  • sokféle lúg, különböző töménységben és hőmérsékleten, beleértve a nátrium-hidroxidot és kalcium-hidroxidot, stb.
  • sokféle sóoldat,
  • sokféle petrolkémiai termék és szerves oldószer, egyéb korrozív anyagok, folyadékok, stb.
Műszaki adatok:
  • Nyomócsonk átmérő:            DN25 - DN400
  • Szállítóteljesítmény:               10 - 2600 m3/h
  • Emelőmagasság:                  300 méterig
  • Üzemi nyomás:                      2,5 Mpa (25 bar)
  • Hőmérséklet:                          -80  ~  +300 C°
Típusjelölés értelmezése:

Pl. ZA80-1200A

ZA      -          petrolkémiai technológiai szivattyú könnyű/közepesen nehéz üzemre
80       -         nyomócsonk névleges átmérője DN (mm)
1         -         csapágyház nagysága, pl. No.1.
200     -         járókerék max. átmérője (mm)
A         -         járókerék átmérőjére jellemző betű

Anyagok

Code (API kód)
S-1
S-4
S-6
C-6
A-8

Casing (Csigaház)
1.1155
1.1155
1.1155
1.4008
1.4581

Impeller (Járókerék)
0.6025
1.1155
1.4008
1.4008
1.4581

Casing Wear Ring (Ház résgyűrű)
0.6025
0.6025
1.4006
1.4006
1.4571

Impeller Wear Ring (Járókerék résgyűrű)
0.7050
0.7050
1.4028
1.4028
1.4571
Shaft (Tengely)
1.1191
1.1191
1.7225
1.4028
1.4571

Shaft Sleeve (packing) (Tengelyvédő hüvely)
1.4028
1.4025
1.4025
1.4024
1.4171

Shaft Sleeve (Mechanical Seal) (Tengelyvédő hüvely)

1.6900 or
1.4028

1.6900 or
1.4028

1.6900 or
1.4028

1.6900 or
1.4028

1.4571

Áttekintő (összefoglaló) diagram

ZA

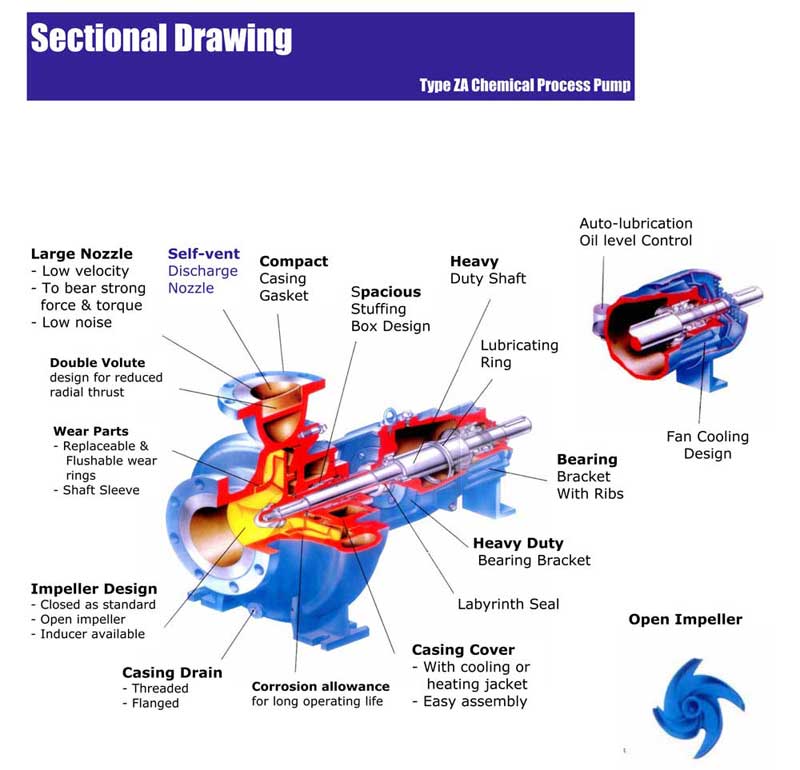

Metszeti ábra

ZA

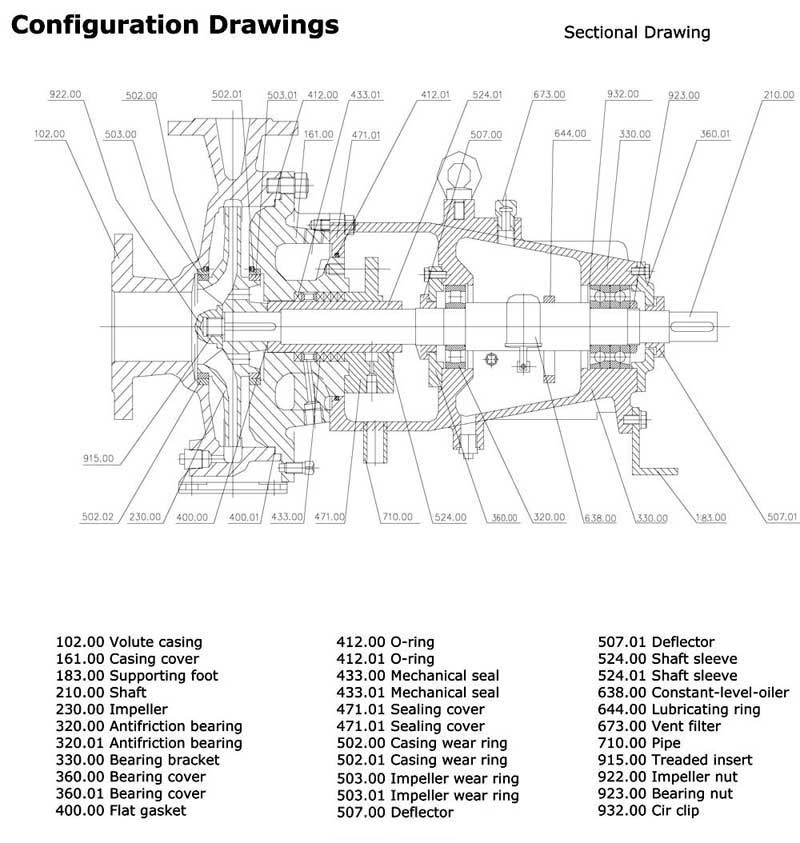

Metszetrajz

ZA

102.00    csigaház (spirálház)
161.00    hátlap
183.00    támasztóláb
210.00    tengely
230.00    járókerék
320.00    csapágy, hengergörgős
320.01    csapágy, ferde hatásvonalú (radiax)
330.00    csapágyház
360.00    csapágyház fedél
360.01    csapágyház fedél
400.00    lapostömítés

412.00    O-gyűrű
412.01    O-gyűrű
433.00    csúszógyűrűs tömítés dupla
433.01    csúszógyűrűs tömítés egyszeres
471.00    tömítésház fedél
471.01    tömítésház fedél
502.00    ház résgyűrű
502.01    ház résgyűrű
503.00    járókerék résgyűrű
503.01    járókerék résgyűrű
507.00    Labyrint- gyűrű

 507.01    Labyrint- gyűrű
524.00    tengelyvédő hüvely
524.01    tengelyvédő hüvely
638.00    olajutánpótló berendezés
644.00    olajszóró gyűrű
673.00    szellőző- és szűrő
710.00    cső

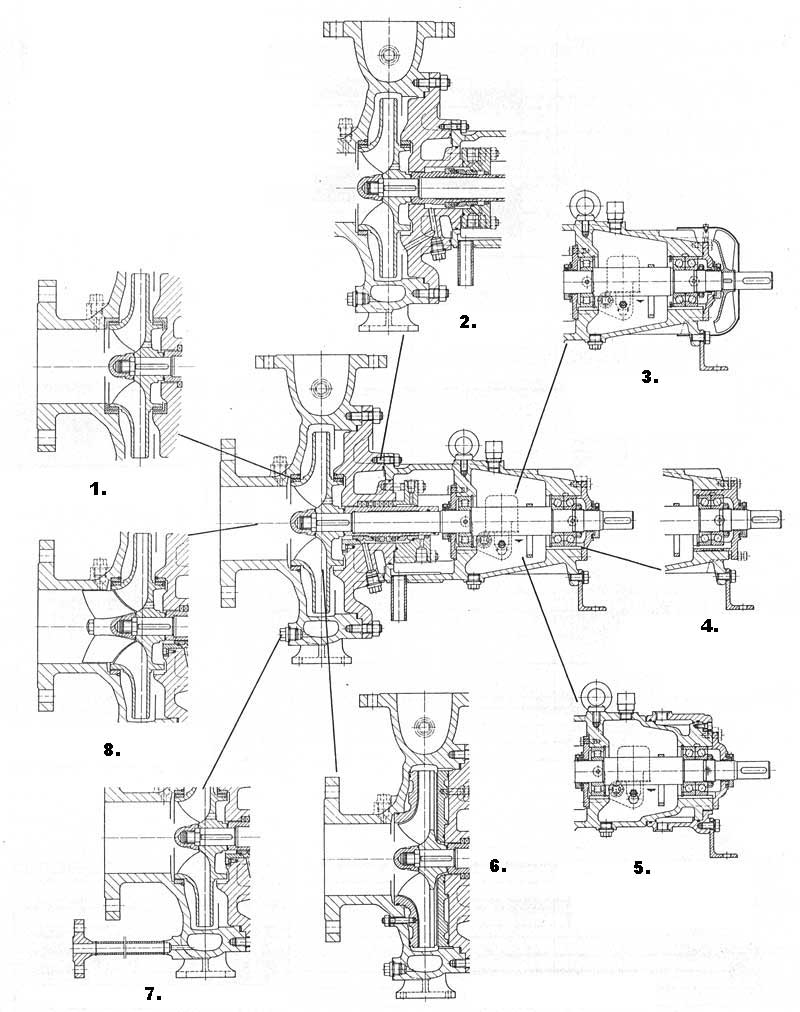

Speciális kialakítások a speciális területekre

ZA



  1. L-alakú résgyűrűk a csigaházban
  2. belső cirkuláció
  3. léghűtéses csapágyház ventilátorral
  4. vízhűtéses csapágyház
  5. külső állítási lehetőségek a forgórész axiális beállításához (ZAO típus)
  6. nyitott járókerekes konstrukció (ZAO típus)
  7. karimás leürítőcsonk
  8. fűtőköpeny a szívócsonkra (ZAG típus)

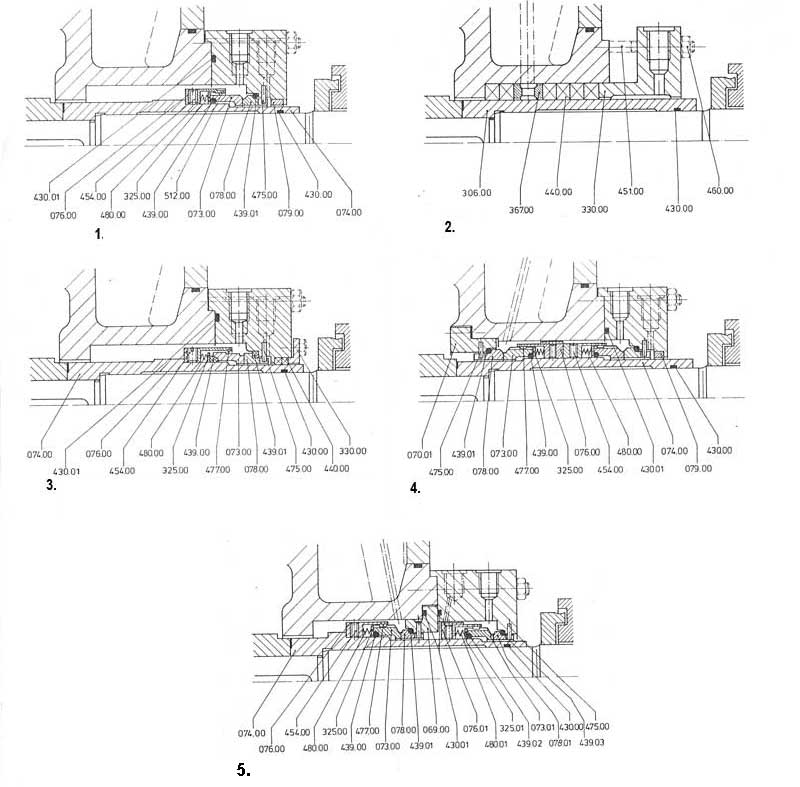

Különböző tengelytömítések a különböző felhasználási területekre

ZA

  1. egyszeres csúszógyűrűs tömítés, nyomástehermentesített
  2. zsinóros tömítés latern gyűrűvel és tömszelencefedél hűtéssel
  3. egyszeres csúszógyűrűs tömítés nyomástehermentesített, meghosszabbított tömszelenceházzal
  4. dupla csúszógyűrűs tömítés nyomástehermentesített, túlnyomás biztosított
  5. "tandem" csúszógyűrűs tömítés



Természetesen a szivattyúk rendelhetők/szállíthatók a modern patronos tömítésekkel is.



069.00    állógyűrű tartó
070.01    állógyűrű borító
073.00    tömítőgyűrű, forgó
073.01    tömítőgyűrű, forgó
074.00    tengelyvédő hüvely
076.00    hüvely csúszógyűrűs tömítéshez
076.01    hüvely csúszógyűrűs tömítéshez
078.00    tömítőgyűrű, álló
078.01    tömítőgyűrű, álló
079.00    fojtó (szűkítő) persely
306.00    tengelyvédő hüvely

325.00    tárcsa
325.10    tárcsa
330.00    tömszelenceház fedél
367.00    öblítő gyűrű
430.00    O - gyűrű
430.01    O - gyűrű
439.00    O - gyűrű
439.01    O - gyűrű
439.02    O - gyűrű

439.02    O - gyűrű
439.03    O - gyűrű
440.00    tömítőzsinór
451.00    tömszelence csavar
454.00    rögzítő csavar
460.00    anya
475.00    stift
477.00    stift
480.00    rugó
480.01    rugó
512.00    rögzítő gyűrű, rugós

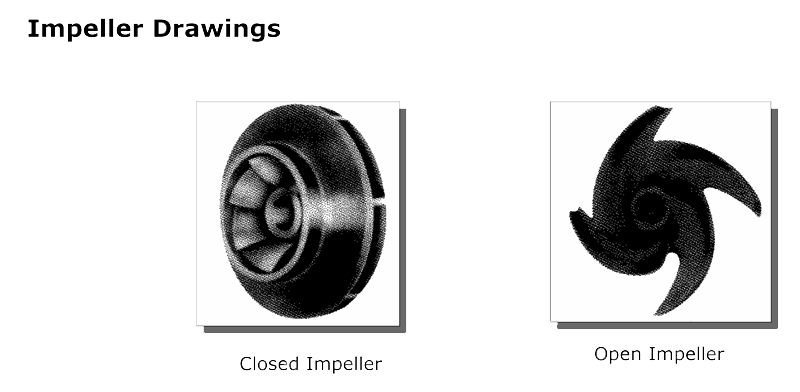

Járókerék változatok

ZA

zárt járókerék
nyitott járókerék

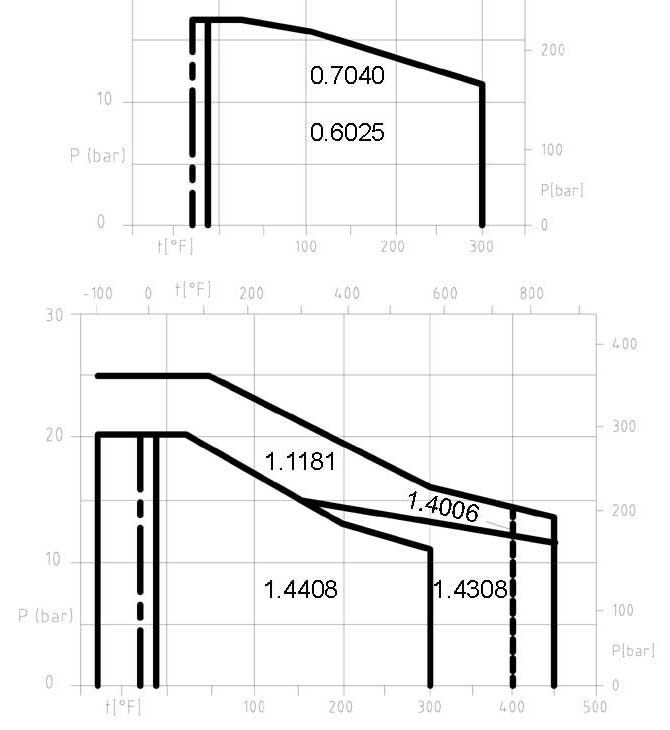

Nyomás-hőmérséklet diagramm

ZA



Anyagok
Kód
Anyagok
Kód
0.7040
QT
1.4006
402
0.6025
HT
1.4308
304
1.1181
35
1.4408
316
1.7220
CrMo

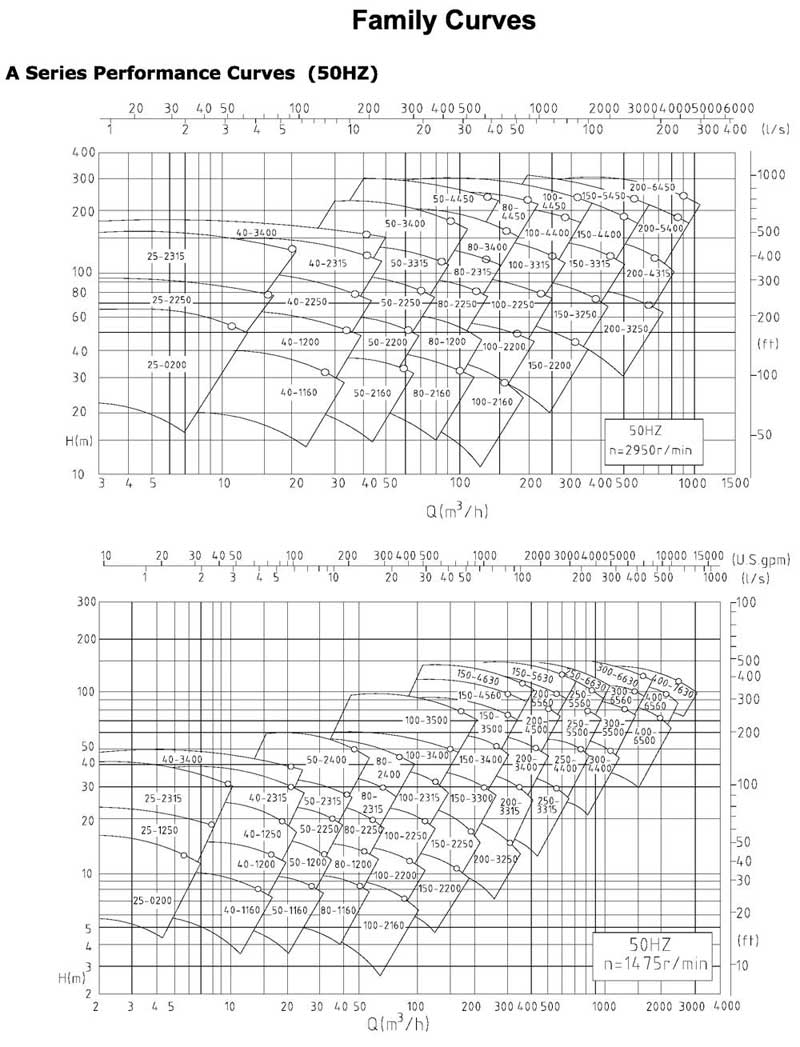

További adatok Jelleggörbék
